オートコリメータ(チルトセンサ)とは?原理・用途・選び方まで徹底解説

  • コラム

オートコリメータは角度測定に特化した光学機器で、高い精度を要する検査や調整に欠かせない存在です。本記事では、コリメータとの違いや仕組みについて解説しつつ、その選び方や活用事例などを網羅的にご紹介します。

導入で用途や特性を把握していただき、オートコリメータを正しく活用できるよう分かりやすく解説していきます。

オートコリメータの基本:コリメータとの違い

まずはオートコリメータの基本的な概念を理解するために、コリメータとの違いから解説します。

コリメータは光束を平行化するための光学機器で、望遠鏡やレーザー関連装置、光学測定器などで広く使用されています。レンズやミラーを用いたシンプルな構造を持ち、光源からの光を一定方向に揃えることで観測や測定を容易にするのが特徴です。一方、オートコリメータは、この平行光を利用し、反射光の角度変化を検出することで微小な角度を高精度に測定できる機能を備えています。角度測定の正確性が要求される場面で威力を発揮し、光学機器の調整や精密測定に活用されています。

精度の高さを求められる工作機械の真直度測定のほか、光学窓の平行度測定や回転角の検査、さらには光学素子の調整といった作業にもオートコリメータは用いられます。オートコリメータであれば視覚的・数値的に角度を確認できるため、測定を効率化できる利点があります。こうした工学的用途から研究開発まで幅広く利用されている点も、両者の大きな違いといえます。

オートコリメータは、非接触で対象物を測定できる点が特に重宝されています。反射光のわずかなずれを高感度なセンサーで拾うため、物理的な接触による誤差の発生を最小限に抑えられます。結果として、精密な測定が必要な分野において、オートコリメータは高精度・高機能なツールとして評価を受けているのです。

コリメータの仕組みと役割

コリメータは光源とレンズ系を用いて光を平行状態に整える装置であり、様々な計測や観測機器で基礎的な役割を果たします。例えば望遠鏡のファインダーにおいて平行光を得るために使われたり、光学実験で特定の光路を定める際にも重宝されます。

この平行化によって、一定距離離れた場所でも焦点や視野を安定して得ることが可能となります。実際、平行状態の光はわずかな距離の差では大きく収束や発散を起こしにくいので、精密な測定において重要な位置づけを持つのです。

一方で、コリメータそのものには角度測定を行う機能は含まれません。角度を計測する場合には、追加の測定装置やリファレンスとなる基準器が必要となるため、用途が少し限定的であると言えます。

オートコリメータの誕生背景と必要性

オートコリメータは、より高度で厳密な角度測定が求められる場面から生まれました。工作機械の位置決め精度向上や、光学装置の組み立てで微細な誤差を管理する必要が出てくると、従来の単純なコリメーションだけでは十分ではなくなったのです。

さらに、非接触で対象物の角度や歪みを測定できる技術への需要も大きく高まりました。被測定物にダメージを与えないだけでなく、測定時のフィクスチャや治具を削減でき、作業効率を向上させるからです。

こうした背景から、精巧な光学機構を組み合わせて反射光から微小な角度を数値化できるオートコリメータが開発されました。今日では、研究開発や生産現場だけでなく、品質管理や検査段階でも利用されています。

オートコリメータの原理と測定方式

オートコリメータの原理を知ることで、測定の高精度化に役立つポイントを把握できます。

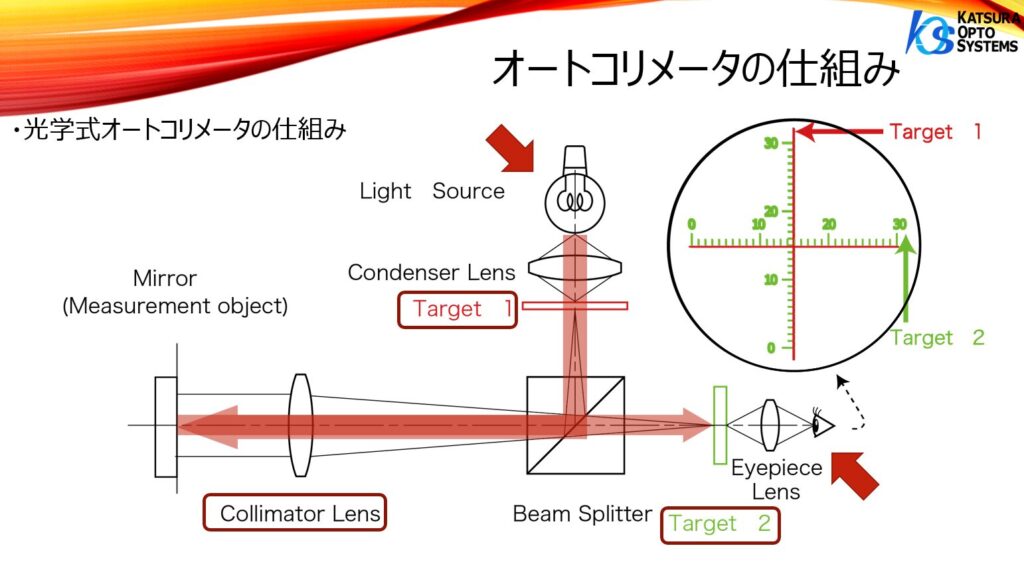

オートコリメータは、照射した光が対象物に反射して戻ってくる位置の変化を検出することで角度を測定します。光源から放たれた光は、まずレンズ系を通って平行光に変換され、対象物表面に入射します。対象表面で反射した光は、再びレンズを経て感度の高いセンサーに到達し、そのわずかな位置ずれから角度に換算する仕組みです。

この方式のメリットは、接触式測定ではないため対象物の材質や形状に左右されにくい点です。対象の表面が平滑であれば、超高精度測定にも対応しやすく、短時間で角度を測定できるのも特徴です。作業効率と精度の両立が求められる現場で多用されている理由もここにあります。

オートコリメータの中にはレーザー光源を用いたものもあれば、可視光や赤外線を利用するタイプもあります。いずれも反射光学を活用する測定原理に基づいていますが、光源の種類によって最適な測定範囲や用途が異なる場合がある点も理解しておくと良いでしょう。

反射光学を利用した測定の仕組み

オートコリメータで最も重要なのは、いかに正確に反射した光の位置を捉えられるかです。そのため、反射光が乱れずに戻ってくるよう、ミラーや光学素子などの表面精度にも気を配る必要があります。

反射光学を利用するメリットは、非常に微細な角度変化でも光の戻り位置に顕著な差が生じる点です。高分解能のセンサーを組み合わせることで、数秒(1度の1/3600)以下のオーダーの角度を測定することも可能になります。

こうした高い精度と非接触による扱いやすさから、オートコリメータは光学機器だけでなく、精密組立を必要とする電子部品の検査や研究施設での実験にも多用されています。

オートコリメータの使用用途と活用事例

オートコリメータの活用シーンは多岐にわたります。ここでは各業界における事例をピックアップします。

工作機械の真直度測定や直角度の検証には、オートコリメータが特によく使われます。機械装置のレールや回転機構にわずかな角度誤差があると、製品の品質や生産効率に大きく影響を及ぼすからです。このような精密性を要求される設備の調整において、オートコリメータは欠かせない存在となっています。

弾性片の変位観察にも応用されており、わずかなたわみを非接触で測定できる点が注目を集めています。破壊試験や耐久試験など、構造物の変形を捉える用途にも活用できるのが特徴です。

また、光学部品のアライメントやレンズの組み立て時の傾き調整、回転角の確認など、研究開発や実験の場面でも幅広く利用されています。ミクロン単位での誤差を評価する必要がある先端技術の現場において、オートコリメータは非常に強力なツールとして認知されています。

各業界での具体的な利用シーン

精密機器業界では、工作機やゲージの初期設定や定期調整にオートコリメータが頻繁に用いられます。歪みやねじれを速やかに発見できるため、生産効率の向上と不良率の低減が期待できます。

光学業界では、レーザー光学系の整合やレンズアライメントなど、ミクロン単位のズレが製品性能の差として現れる場合に重宝されます。試作品の段階から高精度な調整を行うことで、最終製品のクオリティを高めることが可能です。

研究開発の分野では、材料の微小変形を非接触で測定したり、光学系の設計段階でカメラレンズの角度誤差を管理したりする場面で活躍します。高速かつ高精度な測定が求められる先端研究において、多面的な活用が進んでいる機器です。

オートコリメータの種類と選定ポイント

オートコリメータには複数の種類があり、それぞれの特徴を把握することで用途に合った選定が可能です。

光源の種類によって、オートコリメータはレーザー式・LED式・可視光式などに分けられます。レーザー式は直進性が高く、長距離や狭い範囲での測定に適しており、光の散乱が少ないため高精度を保ちやすいという利点があります。LED式や可視光式でも十分な精度を得られるモデルがありますが、光源の取り回しや測定距離が限られる場合もあります。

また、デジタルセンサーを搭載したタイプでは、リアルタイムで測定値のフィードバックを行えるため、素早い調整作業に向いています。パソコンなどと接続してデータを記録、解析できる機能を持つ製品も多く、生産性向上や品質保証の現場で活躍しています。

購入時には測定範囲や分解能、光源の種類などを総合的に考慮することが大切です。さらに、測定環境や被測定物の材質を考慮し、反射率の低い対象物を測定する場合は感度の高い製品を選択する必要があります。

レーザーオートコリメータを選ぶメリット

レーザーオートコリメータはビームが狭く、指向性が高いことから、狭いスペースや遠距離でも光軸がずれにくい点が魅力です。これにより、幅広い環境で安定して測定が行えるのが大きな強みとなっています。

また、レーザー光は光の波長が一定で干渉性が高いため、高精度の反射測定が可能です。干渉計の一部として組み込まれる機種もあり、より高分解能での角度把握が求められる先端分野や研究機関で重宝されます。

ただし、レーザー特有の安全対策が必要な場合もあります。強い光を取り扱うため、用途や環境に応じた保護メガネの使用や光学系の調整が必須となる点は、選定にあたって考慮しておくとよいでしょう。

オートコリメータの短所と注意点

高精度なオートコリメータにも短所や取り扱いの注意点があります。

オートコリメータは非接触で微細な角度測定が可能ですが、その分、測定環境による影響を受けやすいことが課題となります。特に対象物の反射率が極めて低い場合や、測定面が粗い場合には、反射光が散乱してセンサーの検出が不安定になる可能性があります。

また、オートコリメータ本体を安定して固定できるかどうかも、精度に大きく影響する要素です。振動や温度変化のある環境下では、測定値がブレることが少なくなく、実際には計測条件の再調整が必要になる場合があります。

さらに、整備やキャリブレーションを怠ると、オートコリメータ本来の性能を発揮できず、誤差が徐々に積み重なってしまうリスクもあるため、ユーザー側の管理が重要です。

測定範囲・環境による制約

オートコリメータは搭載するレンズの焦点距離によって測定範囲が決まっているため、対象との距離が極端に離れると測定範囲が狭くなる場合があります。作業スペースと機器スペックとの兼ね合いを事前に確認する必要があります。

また、周囲の光が強い場所では外乱光がセンサーに入り込むことがあり、測定精度を落とす要因となります。対策として、遮光カバーを使用したり、測定環境の明度を適切にコントロールすることが推奨されています。

気温や湿度が大きく変動する環境でも、レンズやミラー面への結露や熱膨張の影響で計測誤差が大きくなる恐れがあります。定期的な点検や温度管理と合わせて、余裕を持った測定計画を立てることが大切です。

保守・管理と校正のポイント

正確な測定を維持するためには定期的な保守・管理が重要です。

オートコリメータの性能を最大限引き出すには、本体や光学系の清掃を定期的に行うことが不可欠です。レンズやミラーに埃や油分が付着すると、光の反射率が低下するなどして測定値に影響を与えます。使用後の点検とメンテナンスを習慣づけることで、安定した測定結果を得られます。

また、据え付けや持ち運びの際に衝撃が加わると、内部の光学系がずれたり損傷する場合があります。機器専用の収納ケースや、振動吸収を考慮した保管場所を用意するなど、物理的な保護にも配慮が必要です。

測定精度を維持する上で忘れてはならないのが、定期的なキャリブレーションです。メーカーサービスや専門機関による校正を行い、認証を得ることで、いつでも信頼性の高いデータを取得できるようになります。当社でも有償で校正サービスを実施しております。

定期点検と校正の手順

日常点検として、まずレンズ表面の汚れやキズを確認し、必要に応じて慎重にクリーニングを行いましょう。ミラーや内部光学部品へのホコリの侵入を防ぐため、保管時にはカバーを使用することが望ましいです。

校正は、メーカーや公的機関の規格に沿って行うのが一般的です。専用の角度標準器やリファレンスミラーを用いて、測定値と真値のズレを分析し、必要に応じて調整や再校正を行います。

校正の頻度は使用環境や利用頻度によって異なりますが、少なくとも年に一度は実施することを推奨しています。これにより、測定誤差を最小限に抑え、長期にわたって高い信頼度を保つことが可能になります。

まとめ・総括

これまでの内容を振り返り、オートコリメータ導入のポイントを整理します。

オートコリメータは、角度測定に高い精度と実用性をもたらします。工作機械や光学部品、研究開発の場面など、幅広い業界・用途で非接触測定の強みを活かせるのが魅力です。

その一方で、測定範囲や環境要因による制限、レーザー光源を扱う際の安全対策など、注意すべき点も存在します。適切な環境整備と機器の選定、さらに定期的なメンテナンスや校正を行うことで、オートコリメータの性能を最大限に引き出すことが可能です。

導入を検討する際は、用途に合った機種選定と導入後の保守計画をしっかり立てることが不可欠です。高精度測定と生産効率の向上を実現し、信頼性の高い成果を得るためにも、本記事の内容を参考にオートコリメータの導入を検討してみてください。またなにかご不明なことがありましたらお気軽にお問い合わせください。
