光学ピックアップとは?総合解説

  • コラム

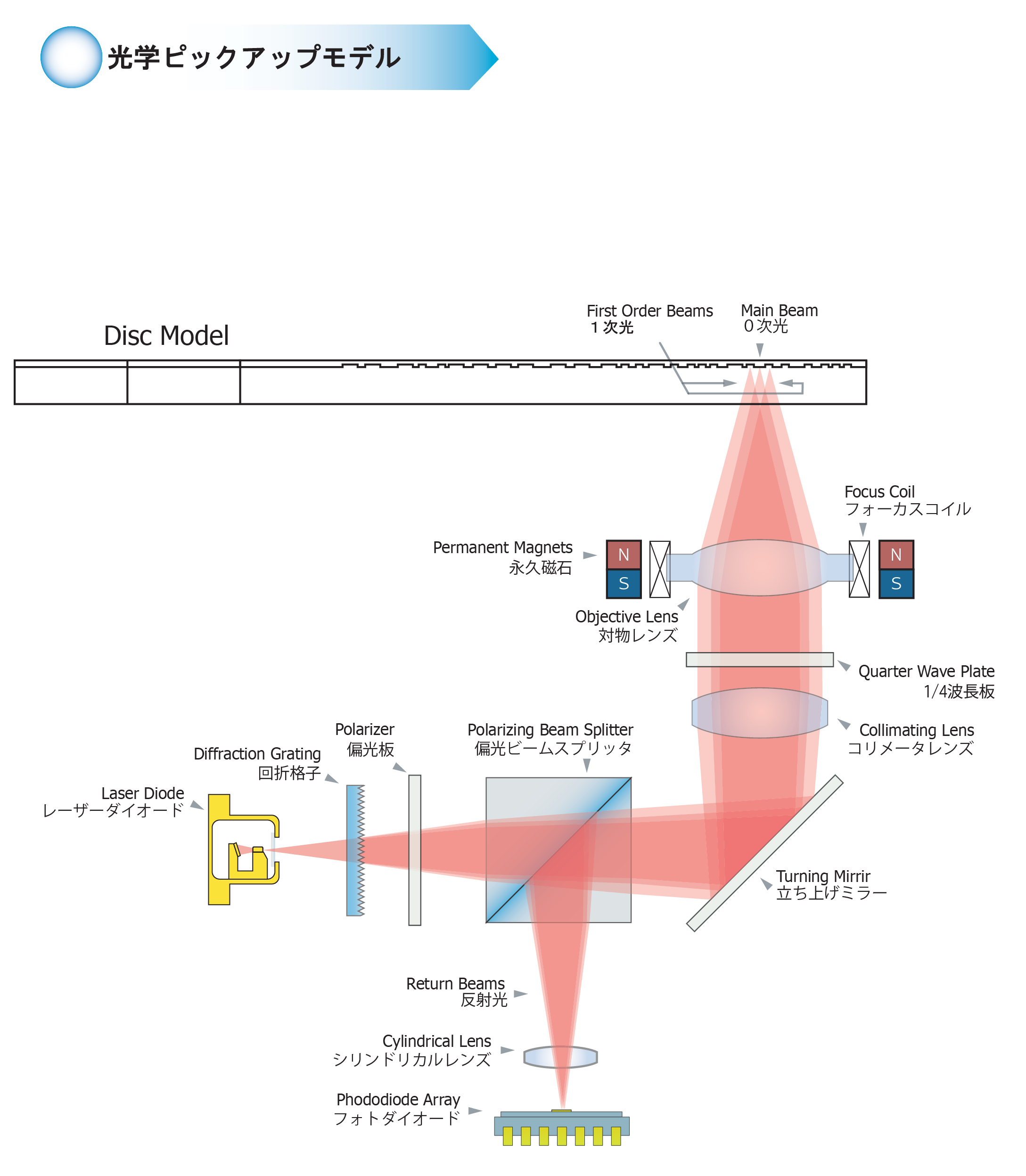

Optical pickup model diagram

光学ピックアップは、光ディスクの読み取り・書き込みに欠かせない要素であり、CD、DVD、Blu-rayなどの光ディスク規格で広く使用されています。ディスク面に微細なレーザービームを照射し、その反射光をセンサーで受け取ることで、情報を読み取る高度な技術が使用されています。この技術にはレーザーダイオードやレンズ、モーター、センサーなどの光学および機械的部品が組み合わさっており、精密な動作が求められます。

光学ピックアップは、レーザーダイオードやレンズといった光学部品に加え、自動で焦点や位置を制御するメカニズム、反射光を正確に信号に変換する電子回路によって構成されます。これにより、ディスクを精確に読み取ることが可能となり、さらに、波長の異なるレーザーを使い分けることで、CDからBlu-rayまでの幅広いディスク規格に対応できるようになりました。

また、光学ピックアップ技術は光電子集積回路(OEIC)などの先端技術を活用しており、ディスク読み取り精度や書き込み速度の向上に貢献しています。

本記事では、光学ピックアップの基本的な仕組みから、応用範囲、そして関連するOEIC技術に至るまで、詳細に解説していきます。

光ピックアップの役割: 光ディスク読取の要

ここでは、光ピックアップがどのように光ディスクの読み取りを支えているか、その重要な役割を解説します。

光ディスクに保存されている情報は、プレスされたピットや溝に基づく信号パターンとして記録されています。光ピックアップはレーザー光を使ってディスク上の微細なパターンを読み取り、反射光を電気信号として変換することで、データを正確に取得します。特に焦点や位置の制御が適切に行われないと、情報が正しく読み取れずエラーが増えるため、光ピックアップの性能はディスク読取全体の精度を左右する重要な要素となっています。

また、光ピックアップユニットはディスクドライブの中でも特に消耗部品や可動部が多いため、メンテナンスや交換のニーズが高い点が特徴です。CDプレーヤーやDVDドライブ、Blu-rayドライブなどの各種機器で、最適なビームを形成し続けるためには非常に高い精度が求められます。製品によっては異なる規格のレーザー光を切り替える必要があるため、複数波長に対応した光学系を実装したピックアップ設計が必要です。

こうした高度な役割を担う光学ピックアップは、単にビームを照射して反射光を集めるだけでなく、機械的な動作の面でもディスク読取の要となっています。ディスクが高速回転したり複数の層を持っていたりする中で、安定的に情報を取り出すためには、レンズやミラーなどの配置だけでなく制御ソフトウェアも含めたシステム全体の連携が欠かせません。

光学ピックアップの基本原理

続いて、レーザー光と光ディスクを用いた読み取りのメカニズムを、ごく基本的な部分から解説します。

光学ピックアップは、簡単に言えばディスクにレーザーを照射し、その反射光を検出して情報を取り出す仕組みを持つデバイスです。これを実現するために、レーザーダイオードやプリズム、ビームスプリッター、レンズなど多種多様な光学部品が集積されています。さらに、検出した反射光からエラーを最小限に抑えつつ情報を抽出するために電子回路も組み合わされており、安定した読み取りを可能にしています。

光学ピックアップの組み立てには、精度の高い調整が欠かせません。この精度を確保するために、オートコリメータが採用されていました。オートコリメータは、光学部品が正確な角度で配置されているかを確認するために用いられ、特に焦点位置やトラッキング精度の位置調整に重要な役割を果たします。これにより、ピックアップユニットの組み立て精度が向上し、反射光の読み取り精度も高まります。

基本原理をしっかり理解することは、機器の動作不良時に原因を特定したり、メンテナンスや修理を行ったりする上でも大切です。また、どのようにビームをディスク面へ照射し、どのような角度で反射光を受けるかによって読み取り精度や速度が変わるため、設計段階での光学部品配置の最適化も重要なポイントです。

特にDVDやBlu-rayのように高容量化を図るには、より細いビームと高精度なトラッキングが必要となります。レーザーの波長が短くなるほどディスク上で扱える情報量が増えますが、その分だけ光学系への要求も格段に高まります。こうした課題をクリアするために、各メーカーの光学ピックアップ開発では新しいレンズコーティングや制御技術が日々研究されています。

レーザー光の照射と反射

光ディスクの表面にはピットやランドと呼ばれる凹凸があり、ここへレーザー光を照射すると、反射光がその凹凸によってわずかに変化します。光学ピックアップでは、この変化した反射光を受光素子が検出し、その差異を電気信号に変換してデータを読み取ります。CDでは波長780nmの赤外線レーザー、DVDでは650nmの赤色レーザー、Blu-rayでは405nmの青紫色レーザーが使われ、波長の違いがディスクの記録密度や容量に関わっています。

レーザーの照射角度や強度が適切でなければ、反射光を十分に検出できないだけでなく、ディスクや内部パーツにダメージを与える可能性もあります。したがって、レーザーダイオードの出力制御は光学ピックアップの耐久性や長寿命化にも深く関わります。近年では、レーザーの小型化・軽量化が進んでおり、携帯型の読み取り機器にも応用されるなど、使い勝手が向上しています。

こうしたレーザー光の照射と反射の仕組みは、一見シンプルに見えますが、実際はミラーやビームスプリッターが複雑に配置されており、精密な角度調整が大きな要になります。特に複数規格に対応するドライブでは、複数のレーザー光源を別々に配置したり、一体型の特殊レンズを用いたりと、さまざまな設計が採用されています。

フォーカシングメカニズムとトラッキング

ディスク面にレーザーを正確に合わせるフォーカシングメカニズムは、光ピックアップの精度を左右する重要な要素です。ディスクの記録面は非常に狭い範囲に情報が詰め込まれているため、レーザー光が少しでもずれるとエラー率が顕著に増加します。そこで、レンズ駆動部が常に微調整を行い、ディスクの表層に対して焦点を合わせ続けるしくみが導入されています。

一方、トラッキングはディスクのトラック(溝やピット列)を正確に追従するための制御です。例えば、ディスクに大量のデータが保存されている場合は細かなトラックのずれを検出し、モーターやアクチュエーターを用いてレンズやピックアップヘッドを瞬時に修正します。これらフォーカスとトラッキングの制御がスムーズに行われることで、高速回転するディスクがわずかに振動しても正確に情報を読取ることができます。

こういったメカニズムの進化によって、ディスクメディアの高速化や大容量化に対応してきました。家庭用機器から業務用システムまで幅広く応用され、書き込み機能があるドライブでは、レーザー光出力を変えてピットを形成しながら同時にフォーカスとトラッキング制御を行う技術も普及しています。

光ディスクドライブの仕組みとOEIC技術

光学ピックアップを支えるドライブ内部の構造や、レーザーデータを効率的に検出するOEIC技術について紹介します。

光ディスクドライブは、モーターやスピンドル、光ピックアップユニット、制御基板などから構成され、ディスクを回転させながら光学ピックアップが移動し、情報を読み取りや書き込みを行います。高速回転するディスクをブレなく回すためのメカ設計や、読み取りエラーを補正するための信号処理装置など、メカトロニクスとエレクトロニクスの融合ともいえる複雑な仕組みがあります。

この中で特に重要な役割を果たすのが、光学部品と電子回路を組み合わせたOEIC(Opto-Electronic Integrated Circuit)技術です。レーザー発振と光検出機能、さらには信号処理を可能な限り一体化することにより、装置のコンパクト化と高精度化を実現されました。OEIC技術の進化によって、多機能かつ低消費電力の光ディスクドライブが可能になりました。

OEIC技術は、工場などの製造現場だけでなく、研究開発や医療機器などさまざまな分野にも応用されつつあります。これにより、ディスクの形状や回転数、フォーマットの違いを自動で検出し最適な読み取りを行う高度なドライブ制御が可能となっています。

CD・DVD・Blu-rayごとの違い

CD、DVD、Blu-rayの大きな違いは、主にレーザー光の波長とディスクのピットサイズにあります。CDでは波長が780nmと比較的長く、データ層の記録密度はDVDやBlu-rayに比べて低めです。DVDは650nm、Blu-rayは405nmまで波長を短くすることで、より高い記録密度と大容量化を実現しています。

また、それぞれのディスクの厚さや構造の違いから、光ピックアップ設計やレンズの材質にも違いが出ます。焦点距離やビーム径を最適化する必要があるため、マルチ規格対応ドライブでは複数のレンズやレーザー光源を切り替える仕組みを採用することがあります。こうした取り組みにより、1台の機器で複数のディスク形式を読み書きできるようになりました。

光ディスクドライブはディスク一枚あたりの大容量化に合わせて、エラー訂正技術の強化や、高速回転による熱対策が求められます。特にBlu-rayのように高密度なディスクほど、光ピックアップのフォーカス精度やトラッキング精度がシビアになるため、最新の光学設計技術が必要とされます。

光ディスクドライブ用OEICとは

OEIC(Opto-Electronic Integrated Circuit)はレーザーダイオード、フォトダイオードなどの光学部品と、アナログ・デジタル回路を一体化した半導体チップの総称です。光ディスクドライブ内では、レーザーの発信源と検出器を近接して配置できるため、ノイズを低減しながら高精度で光信号を処理することが可能です。

従来はレーザー発振や信号処理にそれぞれ独立したデバイスが必要でしたが、一体化によりスペース効率や消費電力を大幅に改善しています。また、高集積化によって製造コストの削減にも貢献し、家庭向けから業務用まで幅広いドライブが普及する原動力となっています。

最新のOEIC技術は、ディスク種類の判別やレンズ調整の最適化なども自動化する機能を有しており、マルチデバイス対応能力が格段に向上しました。結果的に、光ピックアップの制御がより柔軟かつ正確になるため、ディスク再生や書き込みの信頼性が大きく向上しています。

光ピックアップと周辺技術

光学ピックアップを理解する上で押さえておきたい周辺技術や用語を整理します。

光ピックアップは、OEIC(光電子集積回路)やレーザーダイオード、フォトダイオードなどの半導体素子と密接に関係しています。これらの部品の特性を理解することで、光ディスクドライブの性能や安定性がどう確立されているのかが見えてきます。

また、実装面ではメカトロニクス要素が欠かせません。アクチュエータやサーボモーターなどの駆動部品は、フォーカス制御やトラッキング制御に大きく影響し、読み取り精度やジッター(微細な振動や位置ずれ)に直結します。

光ピックアップの性能向上には、ローパワー・ハイパワー両対応のレーザーダイオード開発や、高感度のセンサー技術、そしてデジタル信号処理回路の高度化もポイントです。これらすべてが融合し、高性能で信頼性の高い光ディスクドライブが実現します。

光学ピックアップの今後の展望と技術トレンド

では、先端技術や市場動向を踏まえながら、今後の光学ピックアップがどのように進化していくか考察します。

デジタル配信が普及している現在でも、光ディスクメディアは高音質・高画質を安定的に提供でき、長期保存性も優れていることから一定の需要が続いています。特にデータ保管やバックアップとして利用する場面では、光ディスクの大容量化や書き込み速度の向上が引き続き重要視されています。

今後はさらに短波長のレーザー光を応用した次世代の高容量ディスク開発が進むと予想され、そこでの光学ピックアップ技術の役割はますます大きくなるでしょう。また、ディスク表面だけでなく多層構造ディスクへの対応や、異種素材と組み合わせたハイブリッドディスクなど、新しいメディア技術が模索されています。

市場のトレンドとしては、ドライブのソフトウェア制御技術との統合が進んでおり、これら先端技術は、無人運用が求められるデータセンターやアーカイブシステムを中心に普及する可能性が高く、光ディスクの信頼性と拡張性をよりいっそう高めると考えられます。

まとめ: 光学ピックアップを理解するポイントと将来性

最後に、光学ピックアップの要点を振り返り、今後の展開についてまとめます。

光学ピックアップは、ディスクに照射するレーザー光の焦点や位置を高精度に制御し、反射光から情報を抽出する高度な技術です。フォーカス制御やトラッキング制御にはアクチュエータや電子回路が連動し、波長ごとに異なるディスク規格に最適化することで、多様な光ディスクを利用できます。

CDからBlu-rayまで、レーザー波長の変化に伴って製造技術は飛躍的に進歩し、OEICなどの集積技術でさらなる小型化・高性能化が実現されています。日本国内外で高精度パーツが供給され、今でも新たな改良や研究が進み続けています。

将来的には、大容量化や高速化に対応するために、さらに短波長化したレーザーや多層ディスク対応の光ピックアップなどが登場すると考えられます。ディスクメディアの需要が一定数存在し続ける限り、光学ピックアップ技術は進化を続け、レガシーから最先端まで幅広い形でその重要性を発揮するでしょう。
