開発の背景
装置に簡単に組み込みが可能な小型なオートコリメータを実現できないか?そんなお客様のご要望から開発いたしました。
ご要望の多い測定範囲、ワーキングディスタンスの仕様を基に、センサヘッドを極小サイズに設計しました。センサの制御をシリアル通信で可能にし、今までにない軽量コンパクトな製品を開発いたしました。
特長
1. 世界最小クラス、軽量コンパクト
2. 高感度(反射率0.5%以上測定可能)
3. 付属ソフトで簡単測定(for Windows)
製品情報
項目 | 超小型チルトセンサ | ||
型式 | TM-2070 | TM-2090 | |
測定対象物 | 光学平面(反射率0.5%以上) | ||
ワーキングディスタンス 測定範囲 |
– | 0~85mm±90分※1 | |
0~110mm ±70分※1 | 0~110mm ±70分※1 | ||
0~170mm ±45分※1 | 0~170mm ±45分※1 | ||
0~250mm ±30分※1 | 0~250mm ±30分※1 | ||
Repeatability※2 | 1秒 | 1.3秒 | |
Linearity※3 | ±0.25% of F.S.(±0.35分相当) | ±0.25% of F.S.(±0.45分相当) | |
光源 | 650±10nm | ||
ビーム径 | φ1mm※4 | φ0.5mm※5 | φ1mm※4 |
出力更新レート | 60回/秒 | ||
外形寸法(突起部除く) | W38 D42 H18mm |
※1. 円形範囲
※2. 弊社標準サンプルをW.D.50mmに設置し、静止状態で測定時の6σ。カメラ輝度(PK)180の時。
※3. 弊社標準サンプルをW.D.50mmに設置しての測定時における理想直線に対する誤差を表します。測定対象物によって変化する場合があります。
※4. センサ射出直後での径(1/e²幅)
※5. W.D.50mmでの径(1/e²幅)。センサヘッドの型式がTM-2070-C001となります(外観はTM-2070と同様)
製品資料
関連事例


- パーツフィーダ
- ピッキングエラー
- 搬送
ロボットのピッキング部消耗劣化監視

- オートフォーカス
- 位置決め
- 光学検査
- 姿勢
チャッキング時の検査対象物のばらつき抑制

- ウェーハハンドラ
- 半導体ウェーハ
ウェーハハンドラのスライダ部非接触経年劣化監視

- バキュームノズル
- 半導体ウェーハ

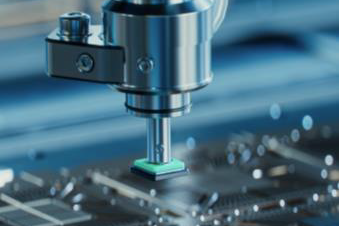

バキュームノズルでのピックアップ品非接触姿勢監視

- ロールオフ
- 半導体ウェーハ
半導体ウェーハ周辺部のダレ(ロールオフ)非接触測定

- 半導体ウェーハ
- 反り

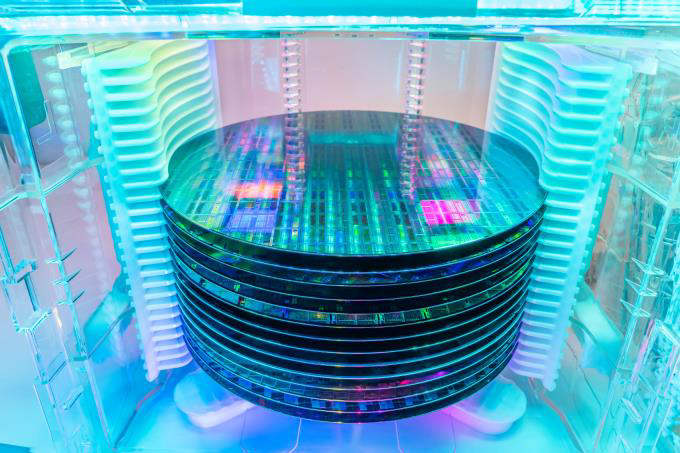

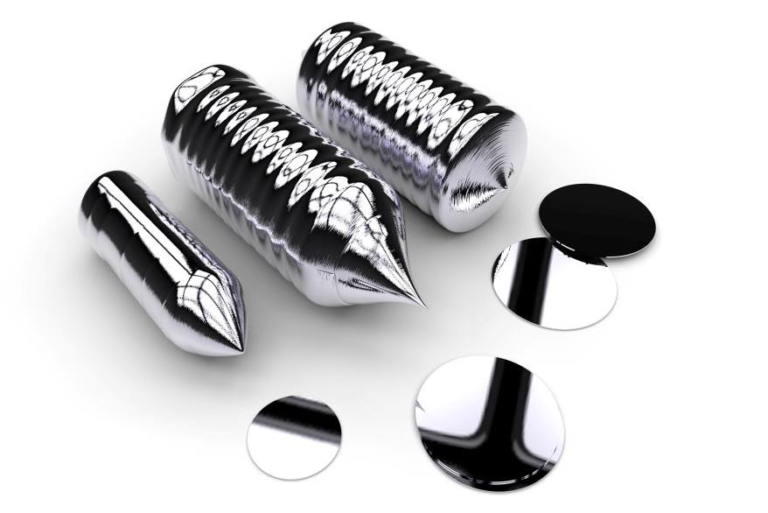

切断、研磨後の半導体ウェーハの形状(反り)非接触測定

- スピンコータ
- 半導体ウェーハ
スピンコータ時の半導体ウェーハの傾きとブレ非接触測定

- エリプソメータ
- 半導体ウェーハ
- 組込

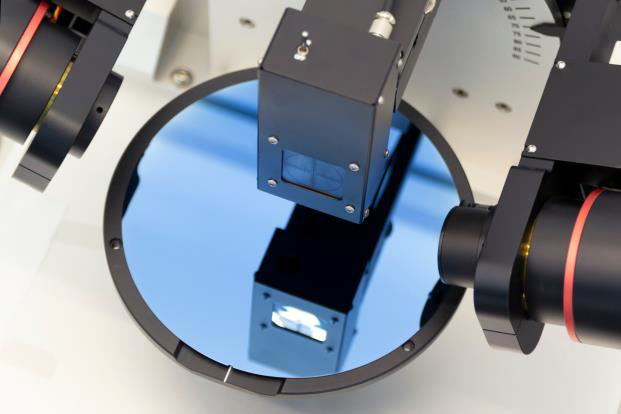

エリプソメータの測定対象物非接触角度確認

- フォトマスク
- レンズ
- 光軸
- 半導体露光装置
半導体ウェーハ投影(露光)レンズブロックの光軸調整

- 光学部品
- 平行度

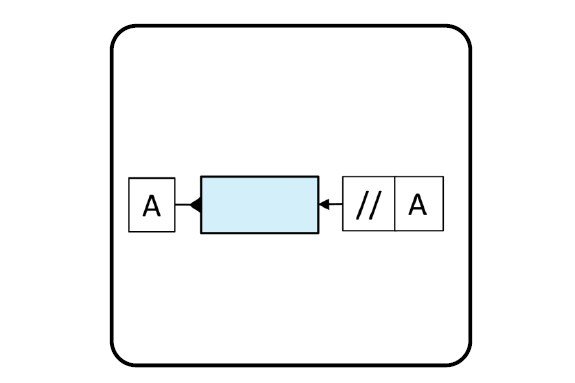

2台のオートコリメータを使い測定物の平行度を測定

- 光学部品
- 直角度

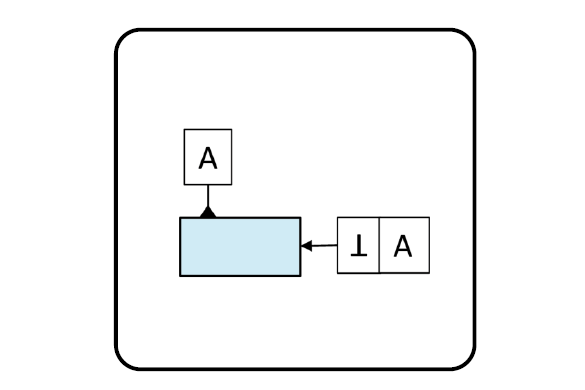

2台のオートコリメータを使い測定物の直角度を測定

- レーザ加工機
- レーザ溶着
- 光学部品
- 光軸
レーザ溶着機、加工機構成光学部品の光軸調整

- モニタリング
- レーザ加工機
- レーザ溶着
- 光学部品
レーザ溶着機、加工機構成光学部品の姿勢監視

- ガルバノミラー
- レーザ刻印
レーザ刻印機などのカルバノモータ測定

- プロジェクタ
- 光学部品
プロジェクタを構成している光学部品の光軸調整

- チャート
- 平行度
テストチャートとマウント部の平行調整

- カメラ
- 撮像素子

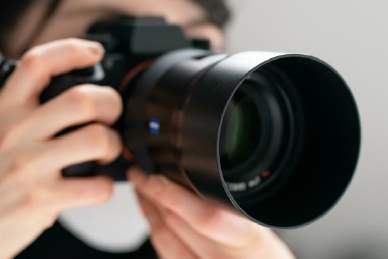

デジタルカメラに搭載の撮像素子の角度測定

- 変位計
- 平行度

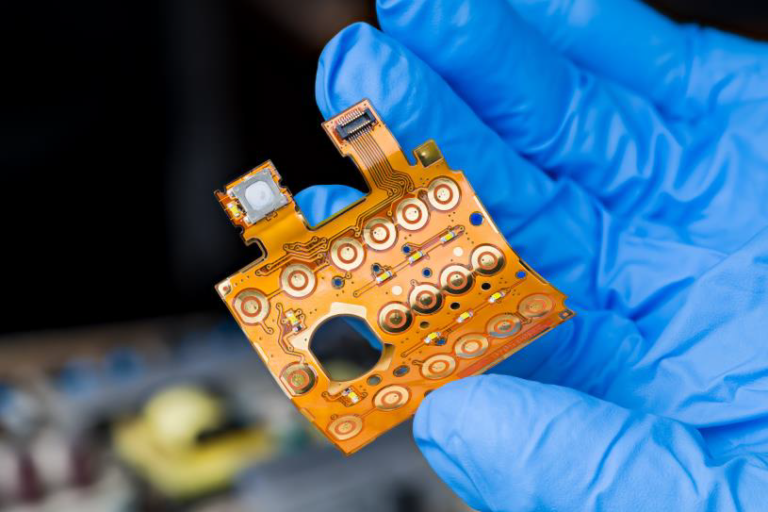

フレキシブル基板圧着機上下面の平行確認
